3. Prezentácia výsledkov merania
Obsah
Niektoré výberové charakteristiky súboru znázorňuje krabicový graf (obr. 3.11). Obvykle je to medián, kvartilové rozpätie, najmenšia a najväčšia hodnotu v súbore (pozri kap. 5.1.2), prípadne odľahlé (extrémne) hodnoty. Obdĺžnik vymedzuje kvartily, jeho priečka medián. Tykadlá siahajú k najmenšiemu a najväčšiemu pozorovaniu. Niekedy siahajú k 5. a k 95. percentilu alebo k 10. a k 90. percentilu. Ak by tykadlo malo byť dlhšie ako 1,5-násobok kvartilového rozpätia, siaha len k tomuto násobku a vzdialenejšie pozorovania sú vyznačené ako odľahlé. Krabicové grafy môžu niekedy znázorňovať aj iné charakteristiky súborov, napríklad priemer (namiesto mediánu), smerodajnú odchýlku (namiesto kvartilov), násobok smerodajnej odchýlky (koncami tykadiel).

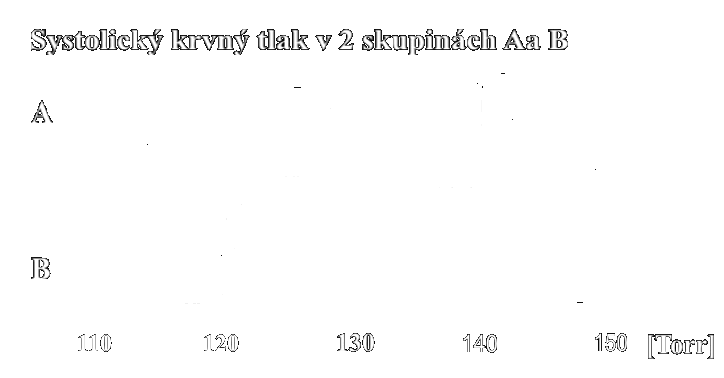

Obr. 3.11: Krabicový graf – opis v texte
