3. Prezentácia výsledkov merania

Obsah

      Pri grafoch dbáme na to, aby sme účelne využili celú plochu grafu. Mierku volíme tak, aby merané (a znázornené) intervaly hodnôt veličín boli zobrazené na celej výške aj šírke grafu (obr. 3.2a). Súčasne dbáme, aby boli čitateľné (dosť veľké). Pri zobrazovaní závislostí volíme mierku tak, aby znázornená závislosť nebola ani príliš strmá (obr. 3.2b), ani príliš plochá (obr. 3.2c). Odporúča sa sklon približne 45º vzhľadom k osiam, čím sa zaistí približne rovnako presné čítanie oboch veličín (obr. 3.2a).

a)

b)

c)

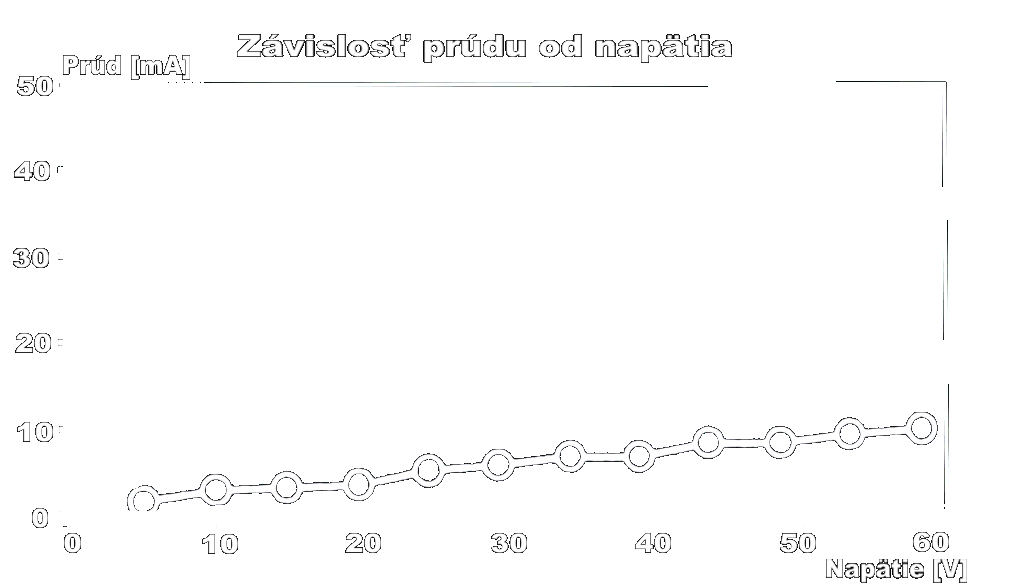

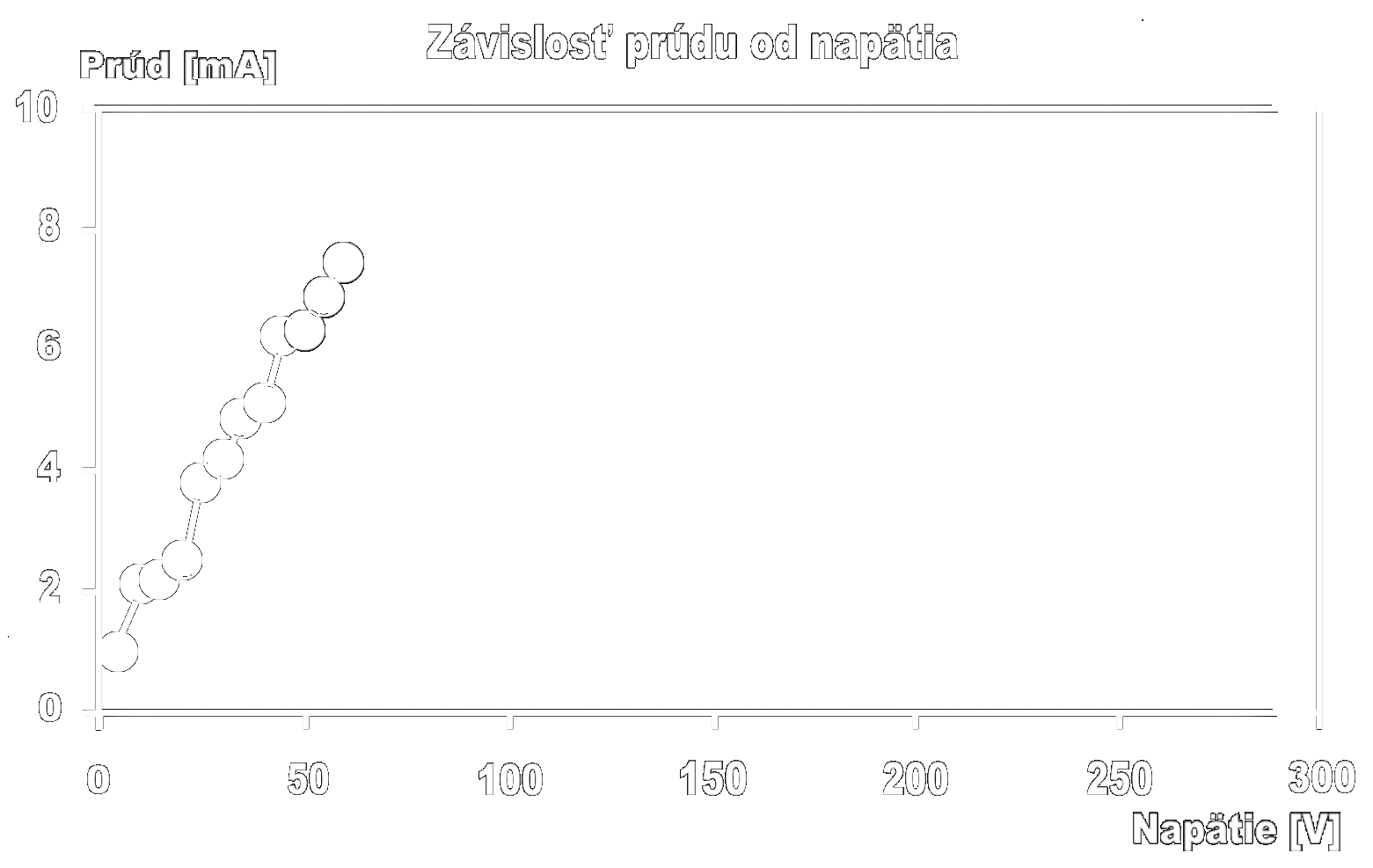

Obr. 3.2: Ukážka voľby mierky grafu a sklonu krivky:

a) vhodná mierka na oboch osiach s vyhovujúcim sklonom, b) nevhodná mierka na osi x a príliš strmá krivka, c) nevhodná mierka na osi y a príliš plochá krivka.

Na všetkých troch grafoch sú znázornené rovnaké údaje.
