3. Prezentácia výsledkov merania

Obsah

Stĺpcový graf

    Stĺpcový graf vyjadruje číselné hodnoty pomocou obdĺžnikových stĺpcov vo zvislej alebo horizontálnej polohe (obr. 3.7). Ak v grafe porovnávame viac znakov alebo viac súborov, stĺpce odlišujeme rôznou výplňou (šrafovaním) alebo farebne, niekedy je vhodné použiť trojrozmernú modifikáciu stĺpcového grafu (obr. 3.8). Pri rovnakej šírke stĺpcov ich výška zodpovedá veľkosti alebo početnosti znázorňovaného javu, často kvalitatívnej veličiny (pozri kap. 4.1.).

Obr. 3.7: Ukážka stĺpcového grafu – rovnaké údaje so stĺpcami
vo vertikálnej a v horizontálnej polohe

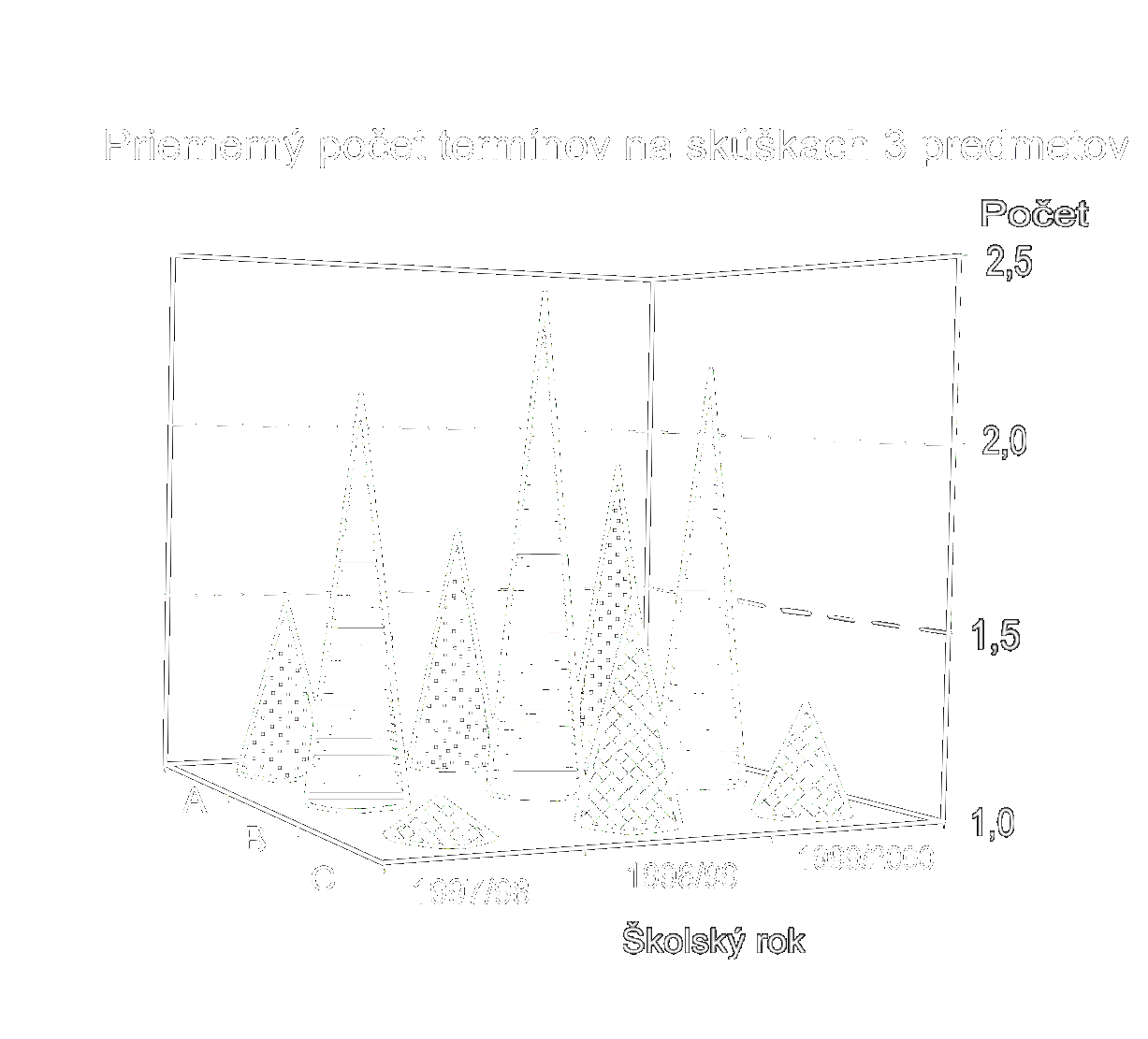

Obr. 3.8: Ukážka stĺpcového grafu v trojrozmernom prevedení –
rovnaké údaje ako na obr. 3.7

Špeciálnym prípadom stĺpcového grafu je histogram.
